Измерение длины и определение сплошности свай

Одним из наиболее востребованных направлений обследований в настоящее время является определение глубины погружения забивных железобетонных и изготовленных непосредственно в строительном котловане объекта буронабивных или буроинъекционных свай.

Нередкими для условий современной строительной практики являются следующие ситуации:

1. По какой-то причине строительство объекта приостановлено на стадии нулевого цикла. Часть оголовков свай (реже все) в пределах свайного поля обрублена, часть свай не добита до проектной глубины, часть находится под уже выполненными свайными ростверками, исполнительная документация по забивке свай отсутствует (утеряна, по какой-то причине не оформлялась или не передана Застройщику или Заказчику). После перерыва в строительстве предполагается изменить этажность, целевое назначение здания или другие его характеристики, в результате чего изменяются расчетные нагрузки на свайные фундаменты.

Задача №1. Требуется определить длину и сплошность одиночных свай, свай в пределах отдельных рядов или всего свайного поля (в том числе под выполненными ростверками) для уточнения вновь принимаемых проектных решений или корректировки существовавших.

2. Выполнение части буронабивных или буроинъекционных свай в пределах свайного поля осуществлено с нарушением технологии буровых или бетонных работ при заполнении скважин (перерывы в подаче бетона, недостаточное по времени и неравномерное по глубине вибрирование, бурение новой скважины вблизи скважины с установленным армокаркасом (или без него), но не заполненной бетоном и т.д.).

Задача №2. Требуется определить фактическую глубину (длину) буронабивной (буроинъекционной) сваи и сплошность бетона в ее теле.

3. Предполагается реконструкция (перепрофилирование) объекта путем надстройки дополнительными этажами (изменения нагрузки за счет перепрофилирования или перепланировки) или возведения пристроев к зданию (или сооружению), имеющему фундаменты в виде свайных ростверков или монолитных железобетонных плит на свайном поле, исполнительная и проектная документация по которым отсутствует.

Задача №3. Требуется определить длину железобетонных свай под ростверками.

4. Строительство свайного фундамента из забивных призматических железобетонных свай ведется в разных уровнях, происходит деформация (падение) разделяющей котлован шпунтовой стенки, приводящая к наклону нескольких рядов забитых вблизи нее свай с возможным их переломом.

Задача №4. Требуется проверка сплошности наклонившихся рядов свай.

При инженерном обследовании свайных полей и фундаментов нами уже более 6 лет успешно применяется измеритель длины свай «ИДС-1» (производства ООО «Логис»).

Прибор предназначен для определения длины свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещин) в свае, определения глубины заложения подошвы фундамента, использования в качестве высокочастотной двухканальной сейсмической станции с независимым каналом синхронизации, использования в качестве сонара.

 Метод измерения длины сваи прибором основан на измерении времени между интервалами возбуждения продольной волны в свае и прихода отраженной волны. Продольная волна излучается молотком. Длина вычисляется, исходя из измеренного интервала времени. При этом скорость продольной волны упругих колебаний в свае, считается известной (её можно рассчитать по формуле, измерить прибором, или откалибровать прибор по известной свае).

Отраженная продольная волна возникает в местах изменения механического импеданса (механический импеданс пропорционален скорости продольной волны в свае и площади поперечного сечения). Таким образом, если считать сваю однородной (скорость волны постоянной), то там, где происходит изменение профиля сваи, происходит отражение волны. И чем резче это изменение, тем больше коэффициент отражения волны и тем заметней отклик на экране.

Максимальная длина измерения прибором бетонных свай составляет 25-30 м, хотя наша практика показывает, что при определенных условиях возможно и измерение свай длиной до 36 метров (буронабивные сваи фундаментов цементного завода в пос. Комсомольский, Чамзинский район, Республика Мордовия) и даже более.

Согласно п.12.8.3 СП 45.13330.2017 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты» в состав работ по выборочному контролю качества бетона свай включается контроль длины свай и оценка сплошности их стволов с использованием сейсмоакустических испытаний в количестве 20% общего числа свай на объекте.

Данный метод позволяет оперативно проводить проверку сплошности свай и определение их длины. Это обеспечит надежность основания капитальных зданий и их безаварийную эксплуатацию в любых по степени сложности грунтах.

Результаты измерений помогут определить фактическую глубину погружения свай Вашими подрядными и субподрядными организациями и соответствие выполненных ими работ проектной документации, а также несущую способность фундаментов зданий и сооружений и принять необходимые решения по корректировке проектной документации.

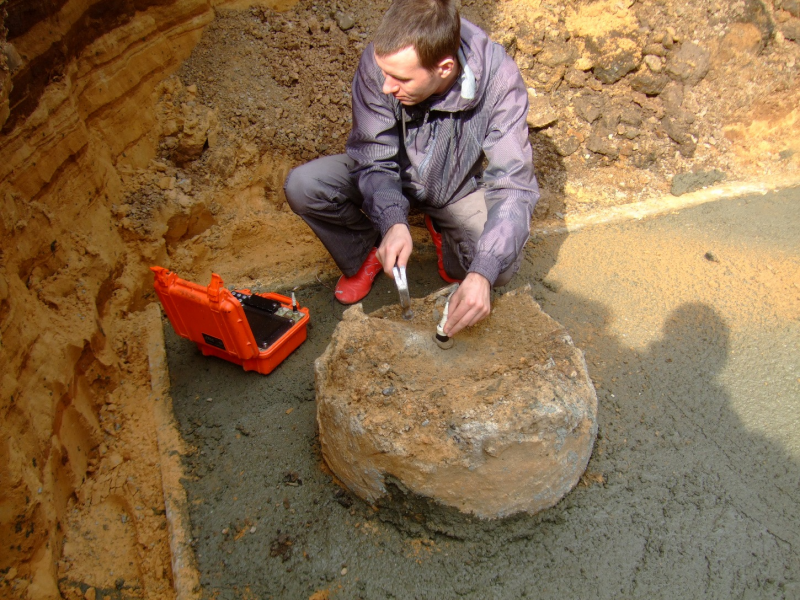

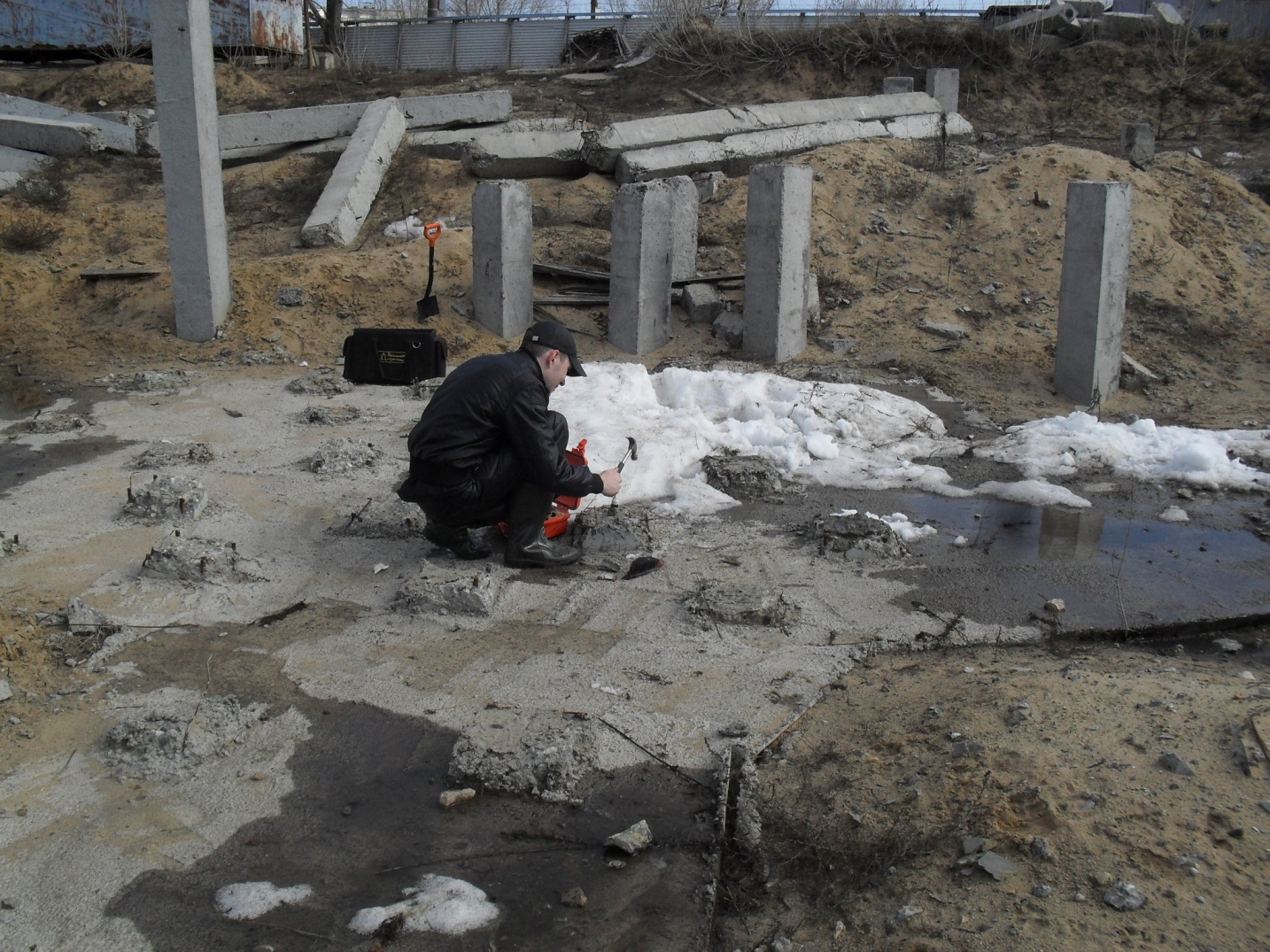

Измерение длины и определение сплошности буронабивной сваи

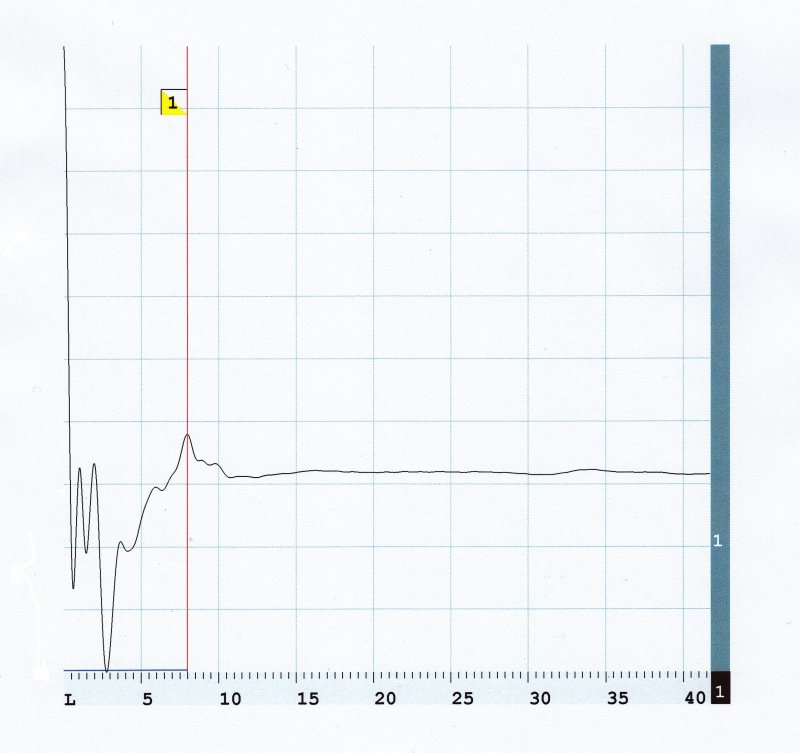

Обработанный график с определенной длиной сваи

ООО «Нижегородстройдиагностика» располагает наиболее опытными (не только в Нижегородской области, но и в России) специалистами, которые на протяжении многих лет успешно применяют данный прибор при инженерном обследовании свайных полей и фундаментов.

Ниже приведен перечень наиболее ярких примеров нашей работы в данном направлении обследований, как по Нижегородской области, так за ее пределами:

- инженерное обследование и оценка технического состояния строительных конструкций фундаментов печи пиролиза F-110 в связи с их реконструкцией (ОАО «Сибур-Нефтехим» в г. Кстово, 2004 г.);

- проверка длины и сплошности свай при укреплении склона Верхне-Волжской набережной буронабивными сваями (ЗАО «Нижегородспецгидрострой», г.Н.Новгород, 2005 г.);

- исследование свайного поля на участке строительства промышленного объекта (ООО «Пивоваренная компания «Волга», г. Н.Новгород, 2006 г.);

- определение шага и длины свай под обнаруженным свайным ростверком фундамента двухэтажного административно-бытового здания ООО «Леопард» по ул. Коминтерна с целью проведения реконструкции здания (ООО НПФ «Металлимпресс», г. Н.Новгород, 2004 г.)

- исследование свайного поля при строительстве офисно-медицинского центра на ул. Деловая в г.Н.Новгороде ( ООО «Технострой», 2009 г.);

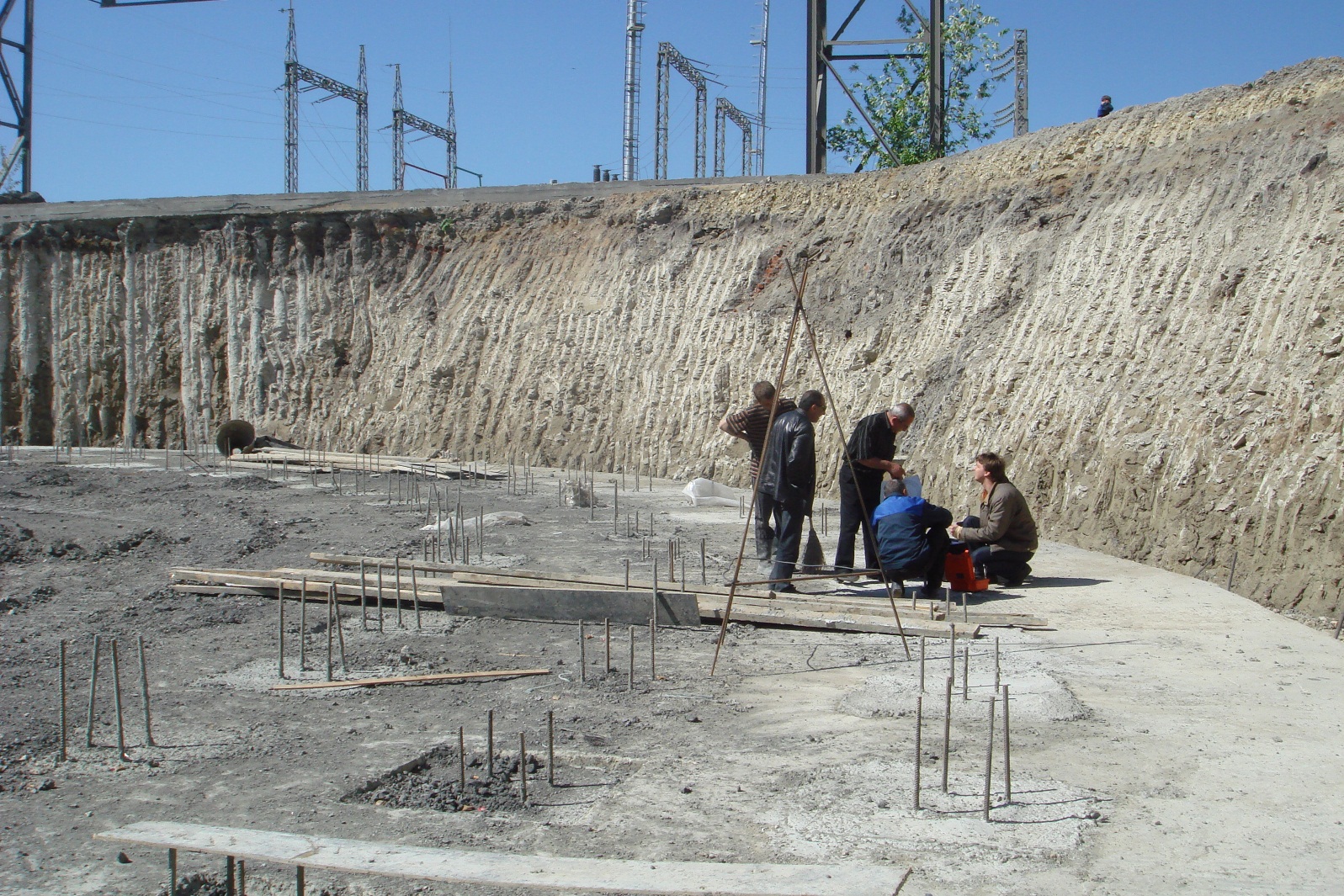

- определение длины буронабивных свай на объекте: «Склад цемента в пос.Комсомольский, Чамзинский район, Республика Мордовия» (ООО «Веракангнум-НН», 2009 г.);

- определение длины и сплошности буронабивных свай при строительстве отделения помола цемента на Староалексеевском цементном заводе (САЗЦ) в пос. Комсомольский, Чамзинский район, Республика Мордовия (ООО «Веракангнум-НН», 2011 г.);

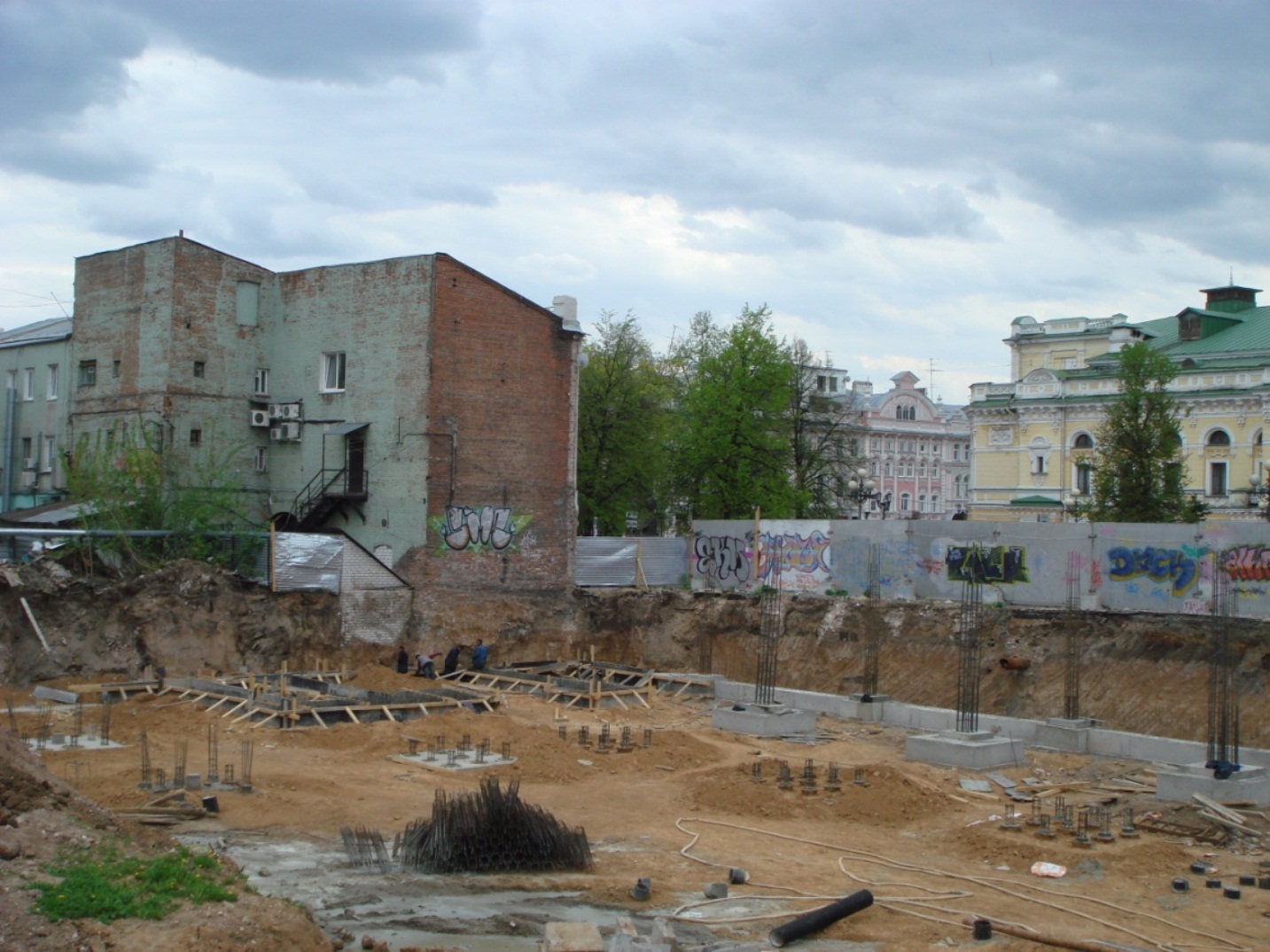

- проверка длины и сплошности буроинъекционных свай фундамента гостиницы на пл. Театральной в г. Н.Новгороде (ООО НПФ «ФОРСТ», 2011 г.);

- исследование свайных полей и свайных ростверков на участках строительства жилых домов в г.Н.Новгороде: на ул. Декабристов (ООО «Нижегородская строительная корпорация», 2004 г.), ул. Июльских дней (ЗАО «ТЕКС», 2011 г.), ул. Пролетарской (ОАО «ДСК-2», 2011 г.);

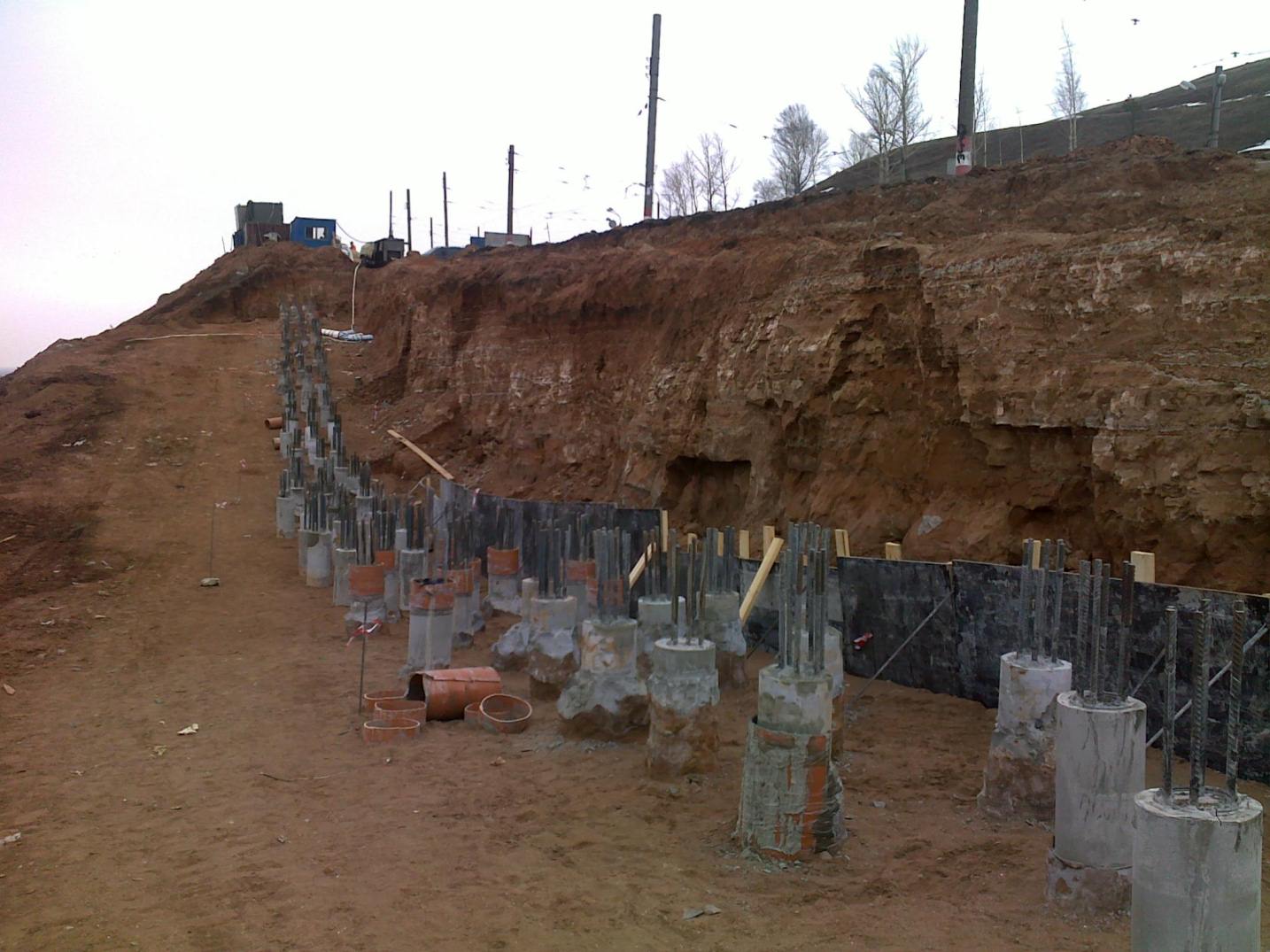

- проверка длины и сплошности буроинъекционных свай подпорных стенок при расширении Окского съезда в г.Н.Новгороде (ООО НПФ «ФОРСТ», 2011 г.).
