ДАТЧИКИ ДАВЛЕНИЯ

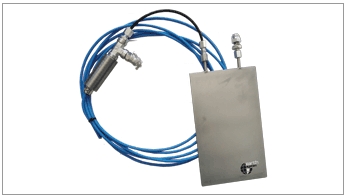

ДАТЧИК ДАВЛЕНИЯ

Датчик давления изготовлен из 2 стальных пластин прямоугольной, квадратной или круглой формы, сваренных друг с другом по всему периметру и разделенных внутри небольшой полостью, заполненной специальным, не содержащим воздух маслом. Масло подсоединено к электрическому преобразователю, превращающему каждое колебание давления, действующего на датчик, в изменение электрического сигнала. Прибор может поставляться с преобразователем, непосредственно подключенным к тарелке датчика, или посредством клапана и трубы из rilsan для выполнения повторной подкачки посредством соответствующего насоса. Операция по повторной подкачке необходима тогда, когда чувствительная тарелка не касается компонента, давление которого измеряется.

Датчик находит применение в измерении радиального и тангенциального давления, действующего на облицовку туннеля, в мониторинге давления в фундаментах, дамбах и мостах.

Также может использоваться для определения давления в грунте или для контроля давления, действующего при соприкосновении между опорной конструкцией и толкающим грунтом.

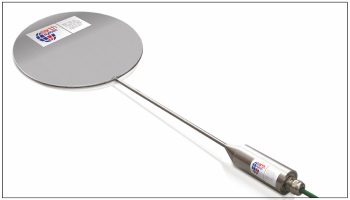

ДАТЧИК ДАВЛЕНИЯ ГРУНТА

Датчик давления грунта используется для мониторинга суммарного давления между конструкцией и грунтом. Устанавливается в насыпях или насыпных плотинах, под опоры мостов, фундаментные плиты и т.д.

Состоит из двух круглых пластин из нержавеющей стали диаметром 230 мм, сваренных вместе по периметру и разделённых небольшой полостью, заполненной специальным деаэрируемым маслом.

По трубке из нержавеющей стали масло подаётся к датчику: любое изменение давления на камеру соответствует изменению электрического сигнала датчика. Все эти изменения фиксируются даталоггером.

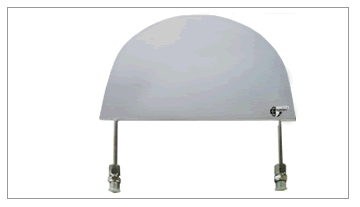

ПЛОСКИЙ ДОМКРАТ

Плоский домкрат состоит из двух стальных пластин толщиной 1,0 мм, приваренных друг к другу по периметру (общая толщина домкрата 4,00 мм). Две металлические трубки, приваренные к домкрату, позволяют осуществить соединение с блоком давления. Каждая часть прибора (пластины, сварка, металлические трубки) испытана под давлением в 10 МПа для полной герметичности в испытательных условиях. Измерения плоским домкратом проводятся для определения состояния осевой нагрузки (перпендикулярное к плоскости среза) на поверхностном отрезке изучаемой конструкции (кладка или бетон).

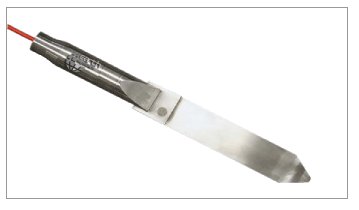

ЗАБИВАЕМЫЙ ДАТЧИК ДАВЛЕНИЯ ИЛИ ДАТЧИК-ЛОПАТА

Забиваемый датчик давления, называемый также датчик-лопата, предназначен для его помещения в грунт, где он используется для измерения общего давления как самого грунта, так и давления воды.

Он используется для проверки как вертикального, так и горизонтального давления на месте, в зависимости от положения, в котором устанавливается прибор, или же для проверки изменений активного и пассивного давления вокруг таких подпорных конструкций, как перегородки, туннели и другие конструкции в грунте.

Типичная установка осуществляется в гранулированные связующие грунты - от самых плотных до самых мягких суглинков.

Прибор состоит из двух параллельных пластин из нержавеющей стали, сваренных вместе по периметру. Полость между пластинами заполнена очищенным от воздуха гликолем. Отверстие для измерения давления воды расположено на одной из плоских сторон пластины-держателя, за чувствительной к давлению частью датчика. Чувствительная часть датчика давления и чувствительная часть к изменениям внутреннего давления соединены трубками из нержавеющей стали с двумя датчиками давления струнного типа, встроенными в корпус прибора. Кроме того, имеется встроенный термистор для измерения температуры.

Метод установки предусматривает наличие приямка длиной чуть меньше предусмотренной глубины установки. Датчик давления необходимо вбить в дно приямка более чем на метр, используя для этого металлические штанги или же штанги для испытания коническим пенетрометром.
