ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ И ШКАФЫ

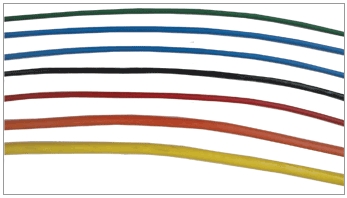

Используемый электрический кабель состоит из двух или более медных проводников в изолированной оболочке. Материал наружной оболочки имеет такие характеристики, которые гарантируют водонепроницаемость и стойкость к износу. Кабель полностью экранирован от внешних электрических помех и может быть усилен полиэтиленовой нитью для выдерживания растягивающих нагрузок. Кроме того, электрический кабель как для автоматических пьезометров, так и для соответствующих датчиков давления, имеет нейлоновую трубку для компенсации барометрического давления.

Выбор наиболее пригодного кабеля должен осуществляться в зависимости от таких факторов, как:

- количество и тип подключаемых датчиков;

- условия окружающей среды;

- возможные проблемы, связанные с падением напряжения.

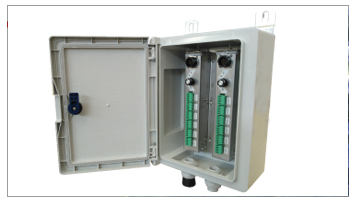

Панель централизации и измерения позволяет собрать несколько кабелей приборов в одной точке измерения. Панель заключена в пластиковый корпус, который закрывается глухой лицевой панелью.

Каждая панель может принимать до 6 кабелей измерительных приборов с 2, 3, 4 или 6 проводниками. Измерение осуществляется быстро, подключив для этого специальный блок к разъему и используя селектор для последовательного получения данных по разным каналам.

Каждая панель оснащена многополюсным разъемом и селектором каналов.

Каждый корпус может разместить в себе до 3 панелей на 18 подключенных приборов в общей сложности.

К панели централизации можно подключить самые обычные типы приборов с выходом:

- 4-20 мА с 2 и 3 проводниками;

- Гц;

- Ω;

- мВ/В с 4 и 6 проводниками;

- В с 3 и 4 проводниками.
