ИНКЛИНОМЕТРЫ

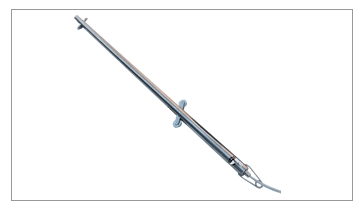

СКВАЖИННЫЙ СТАЦИОНАРНЫЙ ИНКЛИНОМЕТР

Скважинный стационарный инклинометр используется для постоянного мониторинга движений оползней, склонов, подпорных конструкций и возвышений. Данный тип прибора разработан для измерений деформаций на горизонтальной поверхности. Он устанавливается на заданной высоте внутри инклинометрических труб, плотно прилегающих к грунту или к изучаемым конструкциям, в которых необходимо измерить вращение по отношению к вертикальной оси. Система стационарных инклинометров состоит из ряда зондов, установленных внутри инклинометрической трубы с целью измерения степени местных или интегральных смещений вдоль всей трубы. Принцип работы Mems-датчиков обеспечивает как хорошую тепловую стабильность, так и линейность. Кроме того, данная технология обеспечивает повышенную прочность к случайным ударам. Датчики герметично залиты смолой и выдерживают высокие значения давления.

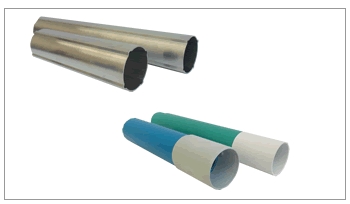

ИНКЛИНОМЕТРИЧЕСКИЕ ОБСАДНЫЕ ТРУБЫ

Инклинометрические обсадные трубы - специальные трубы, с четырьмя направляющими для инклинометрического зонда внутренними пазами, расположенными между собой под углом в 90 градусов. Соединенные между собой посредством соединительных муфт, создают инклинометрическую колонну. Колонну можно использовать следующим образом:

- погрузить в специально пробуренные скважины, в которых пространство между трубой и стенкой скважины будет заполнено специальной цементной смесью или щебнем, чтобы труба плотно прилегала к грунту и обеспечивала точное измерение оползневых движений;

- прикрепить к каркасу свай, перегородок и подпорных стен.

Инклинометрические обсадные трубы применяются в мониторинге оползневых движений, изгибов подпорных стен или в горизонтальных конструкциях для измерения осадок вдоль основной оси трубы. Трубы поставляются в исполнении из алюминия или из материала Durvinil с наружной поверхностью без пазов.

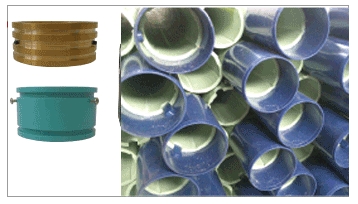

ТЕНЗОМЕТРИЧЕСКАЯ ТРУБА / ТЕНЗО-ИНКЛИНОМЕТРИЧЕСКАЯ ТРУБА

Инклинометрическая труба из АБС-пластика (ABS) с наружными стенками без пазов может быть оборудована магнитными или латунными кольцами, предварительно расположенными на расстоянии 1 м одно от другого, позволяя контролировать деформацию вдоль оси трубы. Выполненная таким образом инклинометрическая труба позволяет измерять смещения как вдоль ее основной оси путем установки съемной системы тензометрического измерения (датчик, проволока и блок, измеряющий расстояние между двумя близрасположенными кольцами) так и смещения вдоль оси или же в перпендикулярной главной оси плоскости, установив для этого съемную инклинометрическую систему (горизонтальную или вертикальную). Выполнив отправное измерение (измерение нуля), последующие измерения позволят оценить деформацию во времени среды, в которую встроена труба (напр., грунт, скала, бетон и т.д.). Эта деформация может быть как локальной, то есть, на интересующей глубине, с минимальным интервалом в 1 метр для тензометрической составляющей и 0,5 метра для инклинометрической, а также суммарной, считая один конец трубы зафиксированным и суммируя отдельные локальные смещения. Таким образом, одна и та же труба может выполнять функции приращивающего тензометра (если для измерения используется лишь только тензометрический датчик), тензо-инклинометра 2D (если установка выполняется в горизонтальной скважине, а измерение осуществляется одноосевым горизонтальным тензометрическим и инклинометрическим датчиком) и тензо-инклинометра 3D (если установка выполняется внутри вертикальной скважины, а измерение осуществляется двухосевым вертикальным тензометрическим и инклинометрическиим датчиком). Как и обычная инклинометрическая труба, колонна из собранных друг с другом труб при помощи соединительных муфт должна быть вставлена в скважину подходящего диаметра. После установки трубы пространство между трубой и стенкой скважины должно быть заполнено специальной цементной смесью, песком или щебнем, чтобы труба стала одним целым с грунтом или же с материалом, в который она вставлена, что станет гарантией наилучшего измерения подвижек.

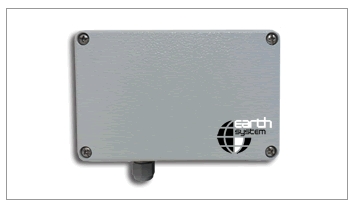

ЭЛЕКТРОУРОВНЕМЕР

Электроуровнемер - это высокоточный прибор с небольшим диапазоном измерения, позволяющий измерять наклон конструкции, на которой установлен. Электроуровнемер находит широкое применение в мониторинге стен зданий и опор виадуков.

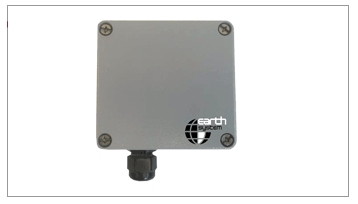

ДВУХОСЕВОЙ ЭЛЕКТРИЧЕСКИЙ УРОВЕНЬ

Электроуровнемер - это высокоточный прибор с небольшим диапазоном измерения, позволяющий измерять наклон конструкции, на которой установлен. Электроуровнемер находит широкое применение в мониторинге стен зданий и опор виадуков.

Состоит из алюминиевого корпуса, содержащего датчики, по одному на каждую ось, x и y, выходной сигнал которого пропорционален углу наклона прибора по отношению к вертикальной оси. Может крепиться на алюминиевую скобу разной длины или на отдельные основания с шаровым шарниром для лучшего крепления на поверхности.

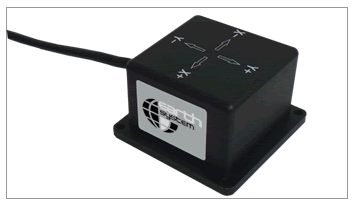

ПОВЕРХНОСТНЫЙ КЛИНОМЕТР

Поверхностный клинометр - это прибор, позволяющий измерять колебания угла наклона конструкции, на которой устанавливается. Широко применяется для мониторинга стен зданий, опор виадуков, подпорных конструкций и скалистых откосов. Состоит из алюминиевого корпуса, содержащего датчики, по одному на каждую ось, X и Y, выходной сигнал которого пропорционален углу наклона прибора по отношению к вертикальной оси. Может крепиться на алюминиевые скобы разной длины или на отдельные основания с шаровым шарниром для лучшего крепления на поверхности.

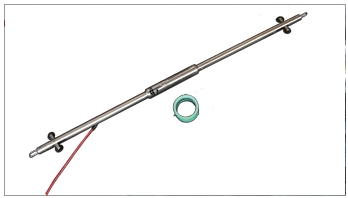

ТЕНЗО-ИНКЛИНОМЕТРИЧЕСКИЙ ЗОНД

Тензо-инклинометрический зонд - это прибор, разработанный для выполнения планировочных и высотомерных измерений внутри специальных труб с заданной глубиной. Этот прибор состоит из цилиндрического корпуса, выполненного из нержавеющей стали, с колесными каретками для его позиционирования в трубе, внутри которого находятся два перпендикулярно расположенных друг другу датчика и один бесконтактный датчик линейного смещения.

Инклинометрический датчик измеряет вращение трубы на глубине нахождения зонда, позволяя рассчитывать смещения в горизонтальной плоскости. Датчик смещения обнаруживает локальные смещения по основной оси трубы того или иного магнитного кольца, которое жестко соединено с конструкцией или грунтом, в который оно было забетонировано во время установки тензо-инклинометрической трубы. Внутри трубы можно устанавливать разное число зондов.

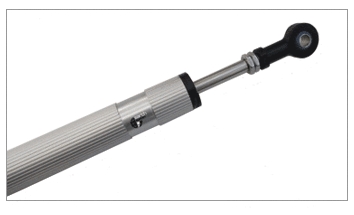

ТЕНЗО-ИНКЛИНОМЕТРИЧЕСКАЯ ШТАНГА

Предназначена для измерения линейных смещений между двумя точками и их вращения. Она используется для контроля структурной деформации с течением времени у зданий, виадуков и туннелей, в том числе при выполнении работ специального типа. Корпус штанги выполнен из анодированного алюминия, тензометрический шток изготовлен из нержавеющей стали, на концах имеются два шаровых шарнира для настенного крепления при помощи дюбелей. В корпусе штанги расположен датчик смещения потенциометрического линейного типа, в то время как снаружи прикреплен электролитический двухосевой датчик наклона или датчик MEMS. Этот датчик наклона можно всегда направлять горизонтально вне зависимости от положения крепления корпуса штанги на стене. В зависимости от требований клиента и от типа измеряемого явления можно менять как длину штанги, так и предел шкалы датчиков наклона. Для компенсации температурной деформации прибора в него встроен температурный датчик типа NTC.

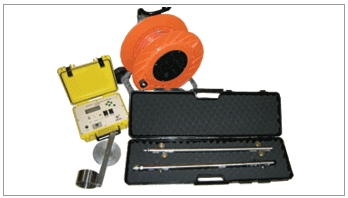

СЪЕМНАЯ ДВУХОСЕВАЯ ИНКЛИНОМЕТРИЧЕСКАЯ СИСТЕМА MEMS

Эта система используется в мониторинге оползней, плотин, перегородок, котлованов, нестабильных откосов, дамб, а также в измерении горизонтальных подвижек грунта в самом широком плане.

Данное инклинометрическое измерение осуществляется путем введения зонда с двухосевым акселерометром MEMS в инклинометрическую трубу, помещенную в вертикальную геологоразведочную скважину. Это позволяет определить значение наклона трубы и с течением времени измерить горизонтальную подвижку грунта.

Данная инклинометрическая система состоит из инклинометрического зонда с сервоакселерометрическим датчиком, из пробного зонда, определяющего пригодность скважины, из градуированного измерительного кабеля и из зажимного шкива, который устанавливается на входе скважины и позволяет производить измерения.

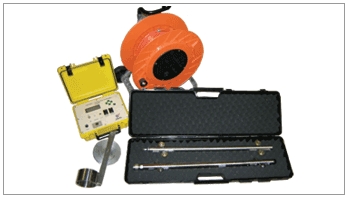

СЪЕМНАЯ, СЕРВОАКСЕЛЕРОМЕТРИЧЕСКАЯ ИНКЛИНОМЕТРИЧЕСКАЯ СИСТЕМА

Эта система используется в мониторинге оползней, плотин, перегородок, котлованов, нестабильных откосов, дамб, а также в измерении горизонтальных подвижек грунта в самом широком плане.

Данное инклинометрическое измерение осуществляется путем введения зонда с сервоакселерометрическими датчиками высокой точности в инклинометрическую трубу, помещенную в вертикальную геологоразведочную скважину. Это позволяет определить значение наклона трубы и с течением времени измерить горизонтальную подвижку грунта.

Данная инклинометрическая система состоит из инклинометрического зонда с сервоакселерометрическим датчиком, из пробного зонда, определяющего пригодность скважины, из градуированного измерительного кабеля и из зажимного шкива, который устанавливается на входе скважины и позволяет производить измерения.

КРЫШКИ

Защитные крышки из металла/ПВХ, закрывающиеся на навесной замок.
