ЩЕЛЕМЕРЫ

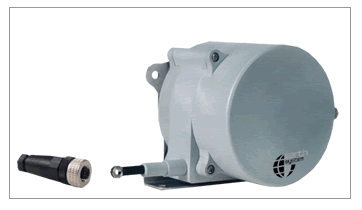

ПРОВОЛОЧНЫЙ ТЕНЗОМЕТР

Проволочный тензометр расположен внутри прочного кожуха из поликарбоната, разработанного для обеспечения сопротивления ударам в сложных эксплуатационных условиях, для применения во влажной среде и на открытом воздухе. Каждый датчик поставляется с монтажной скобой для выполнения любого вида монтажа. Поставляется с рабочим ходом равным 62” (0-1575 мм) и 125” (0 - 3175 мм). Прибор идеально подходит для мониторинга нестабильных склонов, скалистых навалов, разломов, кладок. Технически, каждое смещение места анкеровки троса, натянутого с помощью натяжителя, обеспечивающего нагрузку около 6,4 N, преобразуется в пропорциональное изменение электрического сигнала перемещения анкера.

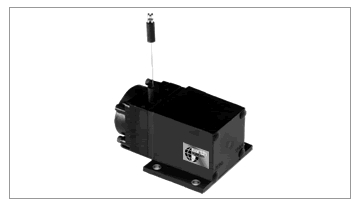

ПРЕЦИЗИОННЫЙ ПРОВОЛОЧНЫЙ ТЕНЗОМЕТР

Прецизионный проволочный тензометр - это прибор для точного измерения движений трещин, швов или структурных движений. Изготовленный в корпусе из поликарбоната, тензометр разработан для устойчивости в особо тяжелых рабочих условиях. Технически, каждое смещение точки анкеровки троса, натянутого с помощью натяжителя, преобразуется в пропорциональное изменение электрического сигнала.

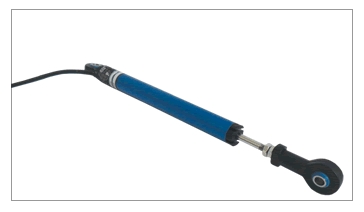

ЭЛЕКТРИЧЕСКИЙ ЩЕЛЕМЕР

Электрический щелемер - это прибор, применяемый для постоянного измерения раскрытия структурных швов, щелей, мест заливки бетона. Прибор состоит из цилиндрического корпуса, внутри которого встроен датчик смещения и подвижный стержень, соединенный с датчиком, преобразующий движения (расширение или сужение) изучаемой щели в электрический сигнал. Оба края датчика крепятся стальными дюбелями по обеим сторонам щели. Диапазон измерений может отличаться в зависимости от типа применения. Для определения трехмерного движения шва можно установить три измерительных устройства в трех основных направлениях (X-Y и Z).

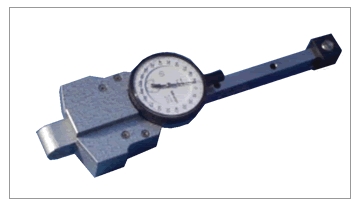

СЪЕМНЫЙ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИИ

Аналоговый съемный прибор измерения деформации составлен из следующих компонентов:

- измерительная головка с подвижным наконечником, конус которого вводится в отверстие гнезда;

- стальной удлинитель, прикрепленный к измерительной головке и имеющий второй конусный наконечник, который вводится в другое отверстие гнезда;

- компаратор с точностью измерения 1/1000, подключенный с помощью рычагов к подвижному наконечнику.

Обычно используемые гнезда имеют вид цилиндрических таблеток с калиброванным отверстием, приклеиваемых к конструкции. Прибор устанавливается наконечниками в отверстия таблеток, поддерживая его двумя пальцами на каждом конце и используя опоры из синтетического материала для правильного использования. Данный прибор идеально подходит для таких применений, как измерение относительных смещений между двумя точками одной конструкции (главным образом на трещинах, швах, прилегающих поверхностях), определение упругих деформаций в стальных или бетонных конструкциях. Также используется в испытании с плоским домкратом.

ТЕНЗО-ИНКЛИНОМЕТРИЧЕСКАЯ ШТАНГА

Тензо-инклинометрическая штанга предназначена для измерения линейных смещений между двумя точками и их вращения. Она используется для контроля структурной деформации с течением времени у зданий, виадуков и туннелей, в том числе при выполнении работ специального типа. Корпус штанги выполнен из анодированного алюминия, тензометрический шток изготовлен из нержавеющей стали, на концах имеются два шаровых шарнира для настенного крепления при помощи дюбелей. В корпусе штанги расположен датчик смещения потенциометрического линейного типа, в то время как снаружи прикреплен электролитический двухосевой датчик наклона или датчик MEMS. Этот датчик наклона можно всегда направлять горизонтально вне зависимости от положения крепления корпуса штанги на стене. В зависимости от требований клиента и от типа измеряемого явления можно менять как длину штанги, так и предел шкалы датчиков наклона. Для компенсации температурной деформации прибора в него встроен температурный датчик типа NTC.

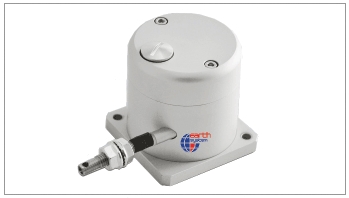

ПРОВОЛОЧНЫЙ ТЕНЗОМЕТР С ВСТРОЕННЫМ РЕГИСТРАТОРОМ ДАННЫХ И КАБЕЛЕМ USB ДЛЯ ПЕРЕДАЧИ ДАННЫХ

Проволочный тензометр - это прецизионный прибор, используемый для измерения и регистрации данных подвижек разломов, стыков или несущих конструкций.

Он используется там, где необходима минимальная заметность, регистрация данных, простота в установке и невысокие затраты.

Встроенный регистратор данных позволяет запоминать более 50000 измерений, настраивая периодичность измерения от нескольких секунд до 4 дней. Запись данных в ППЗУ, выгрузка данных в ПК через поставляемый в комплекте кабель мини-USB.

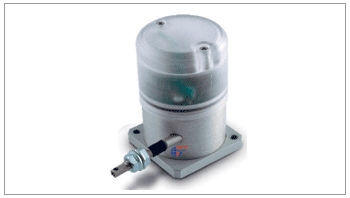

ПРОВОЛОЧНЫЙ ТЕНЗОМЕТР С ВСТРОЕННЫМ РЕГИСТРАТОРОМ ДАННЫХ И БЕСПРОВОДНОЙ ПЕРЕДАЧЕЙ ДАННЫХ

Проволочный тензометр - это прецизионный прибор, используемый для измерения, запоминания и беспроводной передачи значений подвижек разломов, стыков или несущих конструкций.

Используется в тех ситуациях, когда необходимы регистрация и передача данных, простота установки и невысокие затраты.

Отлично подходит для контроля подвижек в трещинах и несущих конструкциях в труднодоступных местах, где необходим постоянный, но незаметный мониторинг.

Встроенный регистратор данных позволяет запоминать более 30000 измерений, настраивая периодичность получения данных от 1 минуты до 5 лет. Введение данных в ППЗУ, выгрузка данных в ПК по беспроводному подключению 868 МГц с дальностью действия до 150 м в свободном пространстве, программирование и интерфейс посредством формы в среде Windows.

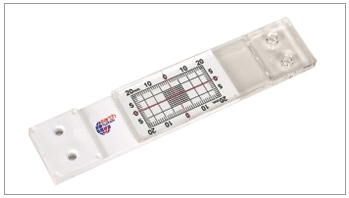

МЕХАНИЧЕСКИЙ ЩЕЛЕМЕР

Механический щелемер - это датчик, позволяющий измерять подвижки трещин в кирпиче, цементе или железобетонных конструкциях.

Он выполнен из 2 частично наложенных друг на друга пластин, верхняя пластина имеет перекрестие, нижняя имеет сантиметровую и миллиметровую сетку в горизонтальном и вертикальном направлении.

Концы прибора крепятся по разным сторонам трещины на клей или же дюбелями так, чтобы перекрестие совпадало с нулем на системе координат. Измерение подвижки отслеживаемой трещины осуществляется по смещению пластин друг относительно друга.
